| 产品名称： |
三路高精度程控电源 |
| 产品型号： |
DH1766 |
| 产品报价： |
零售价（0.0000）
市场价（面议）
会员价（0.0000）
VIP价（0.0000） |
| 产品特点： |

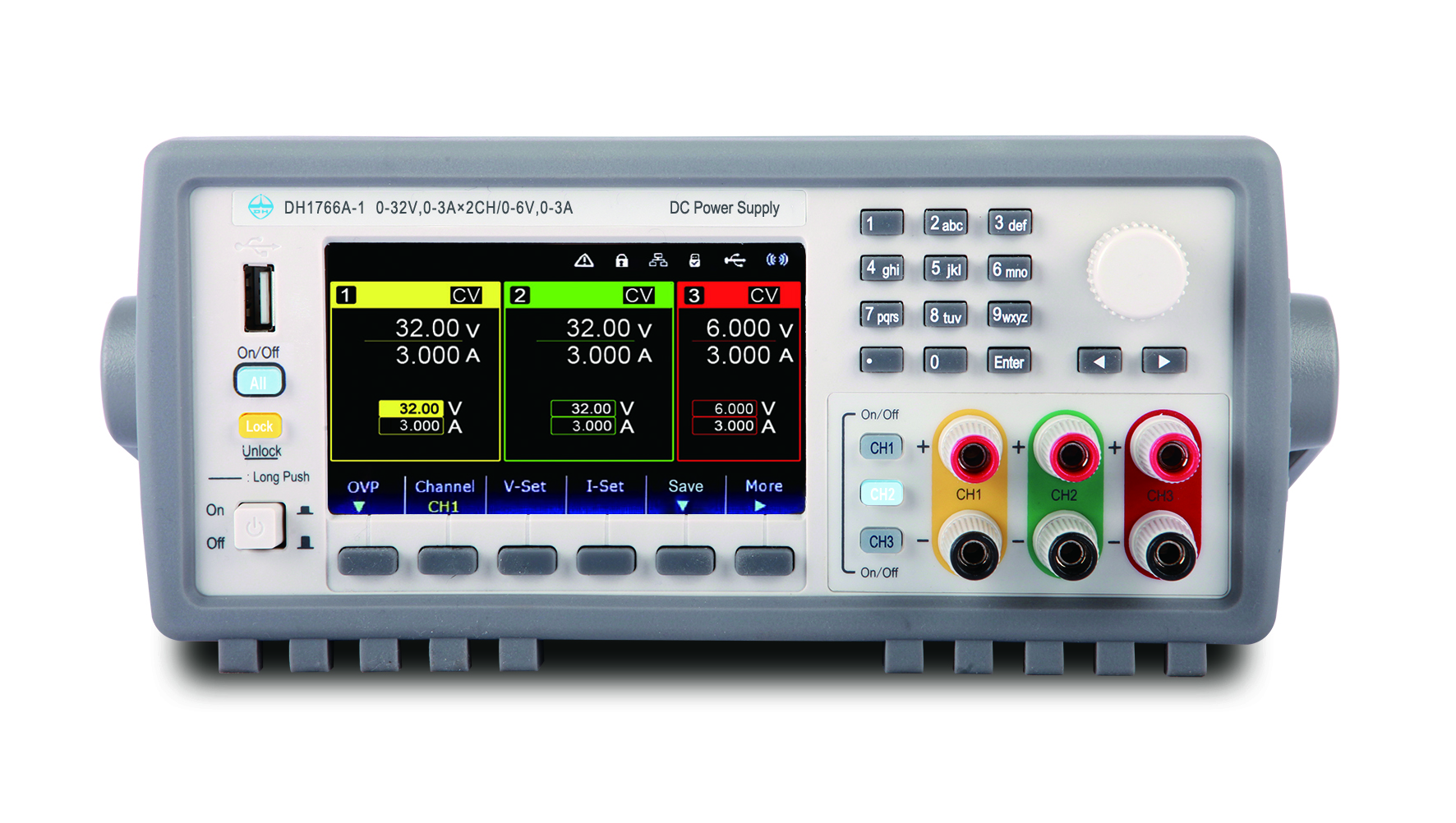

DH1766列是一款性能卓越的三通道输出精密型可编程直流电源。该系列电源共有三款型号，可提供200~360W 输出功率，拥有极优异的输出精度及高置信度，屏幕分辨率可达.1mV/0.1mA*1，屏幕采用大尺寸液晶显示屏，可显示丰富的测试测量信息，完整形象直观地显示电压电流变化趋势，便于用户分析测量。2U 高度半机架的机箱尺寸，体积小巧便携，外观美观紧凑，可容纳三路输出，具有便捷的上架特性。 |
|
|
型号
|
DH1766-1
|
DH1766-2
|
DH1766-3
|
|
CH1
|
CH2
|
CH3
|
CH1
|
CH2
|
CH3
|
CH1
|
CH2
|
CH3
|
|
输出
|
输出功率（W）
|
96
|
96
|
18
|
160
|
160
|
18
|
180
|
180
|
18
|
|
输出电压（0~V）
|
32
|
32
|
6
|
32
|
32
|
6
|
60
|
60
|
6
|
|
输出电流（0~A）
|
3
|
3
|
3
|
5
|
5
|
3
|
3
|
3
|
3
|
|
恒压特性
|
串联模式电压
|
64V
|
--
|
64V
|
--
|
120V
|
--
|
|
并联模式电流
|
6A
|
--
|
10A
|
--
|
6A
|
--
|
|
电源调节率(mV)
|
<0.01%+1
|
<0.01%+3
|
<0.01%+1
|
<0.01%+3
|
<0.01%+1
|
<0.01%+3
|
|
负载调节率(mV)
|
<0.01%+3
|
<0.01%+3
|
<0.01%+3
|
<0.01%+3
|
<0.01%+3
|
<0.01%+3
|
|
纹波与噪声mV（rms）
|
1
|
1
|
1
|
1
|
1
|
1
|
|
设定精度值（mV）
|
<0.01%+10
|
<0.03%+10
|
<0.01%+10
|
<0.03%+10
|
<0.02%+20
|
<0.03%+10
|
|
设定值分辨率（mV）
|
0.7
|
5
|
0.7
|
5
|
1.5
|
5
|
|
回读值精度（mV）
|
<0.02%+10
|
<0.03%+10
|
<0.02%+10
|
<0.03%+10
|
<0.02%+20
|
<0.03%+10
|
|
回读值分辨率（mV）
|
0.7
|
5
|
0.7
|
5
|
1.5
|
5
|
|
恒流特性
|
电源调节率(mA)
|
<0.01%+1
|
<0.02%+3
|
<0.01%+3
|
<0.02%+3
|
<0.01%+3
|
<0.02%+3
|
|
负载调节率(mA)
|
<0.01%+3
|
<0.02%+3
|
<0.01%+3
|
<0.02%+3
|
<0.01%+6
|
<0.02%+3
|
|
纹波与噪声mA（rms）
|
3
|
3
|
3
|
3
|
3
|
3
|
|
设定精度值（mA）
|
<0.05%+20
|
<0.05%+50
|
<0.05%+20
|
<0.05%+50
|
<0.05%+20
|
<0.05%+50
|
|
设定值分辨率（mA）
|
0.1
|
1
|
0.2
|
1
|
0.1
|
1
|
|
回读值精度（mA）
|
<0.1%+20
|
<0.1%+50
|
<0.1%+20
|
<0.1%+50
|
<0.1%+20
|
<0.1%+50
|
|
回读值分辨率（mA）
|
0.1
|
1
|
0.2
|
1
|
0.1
|
1
|
|
接口
|
USB/LAN
|
USB/LAN
|
USB/LAN
|
|
工作温度及湿度范围
|
0～40℃；20～90％RH
|
|
储存温度及湿度范围
|
-40～60℃20～90％RH
|
|
仪器可靠性指标
|
MTBF（θ）≥5000小时
|
|
输入电源
|
220V±10％50Hz±5％
|
|
外形尺寸（H*W*D mm）
|
88*213*371.5
|
88*213*441.5
|
88*213*441.5
|
|
重量（Kg）
|
≤9
|
≤11
|
≤11
|
|
性能技术指标
|
DH1766A-1
|
|
功率输出
|
210W
|
|
额定直流输出（0℃至40℃）
|
1
|
2
|
3
|
|
0V至32V
|
0V至32V
|
0V至6V
|
|
0A至3A
|
0A至3A
|
0A至3A
|
|
串联模式电压
|
64V
|
不适用
|
|
并联模式电流
|
6A
|
不适用
|
|
负载调整率±（输出的%+偏置）
|
|
电压
|
< 0.01% + 3 mV
|
< 0.01% + 3 mV
|
|
电流
|
< 0.01% + 3 mA
|
< 0.02% + 3 mA
|
|
电源调整率±（输出的%+偏置）
|
|
电压
|
< 0.01% + 1 mV
|
< 0.01% + 3 mV
|
|
电流
|
< 0.01% + 1 mA
|
< 0.02% + 3 mA
|
|
输出纹波和噪声（20Hz至20MHz）
|
|
常模电压
|
<1mVrms/10mVpp
|
<1mVrms/10mVpp
|
|
常模电流
|
< 3mArms
|
< 3mArms
|
|
12个月内的精度（25℃±5℃）编程精度±（输出的%+偏置）
|
|
电压
|
< 0.01% + 20 mV
|
< 0.03% + 10 mV
|
|
电流
|
< 0.05% + 50 mA
|
< 0.05% + 50 mA
|
|
回读精度±（输出的%+偏置）
|
|
电压
|
< 0.02% + 20 mV
|
< 0.03% + 10 mV
|
|
电流
|
< 0.1% + 50 mA
|
< 0.1% + 50 mA
|
|
编程分辨率
|
|
电压
|
10 mV
|
5 mV
|
|
电流
|
1 mA
|
1 mA
|
|
回读分辨率
|
|
电压
|
10 mV
|
5 mV
|
|
电流
|
1 mA
|
1 mA
|
|
编程（仪表显示值）
|
|
电压
|
10 mV
|
1 mV
|
|
电流
|
1 mA
|
1 mA
|
|
回读（仪表显示值）
|
|
电压
|
10 mV
|
1 mV
|
|
电流
|
1 mA
|
1 mA
|
|
命令处理时间
|
|
< 10 ms
|
|
进入总偏置 1% 的向上/向下编程稳定时间
|
|
向上，满负载
|
50ms
|
11ms
|
|
向上，无负载
|
20ms
|
10ms
|
|
向下，满负载
|
45ms
|
13ms
|
|
向下，无负载
|
400ms
|
200ms
|
|
I/O 端口
|
|
USB/LAN
|
|
重量
|
|
约9Kg
|
|
总体尺寸（ 深 x 宽 x 高 ）
|
|
371.5*213*88 单位：mm
|
|
|
|
 |
|
